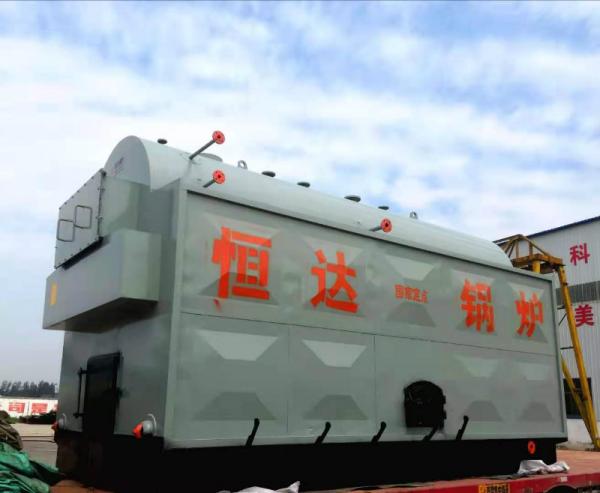

DZH型生物质蒸汽锅炉

DZH型生物质锅炉分为DZH型生物质蒸汽锅炉和DZH型生物质热水锅炉两大类。

DZH型生物质蒸汽锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。锅炉配有鼓风机、引风机进行机械通风。该炉前后拱采用新型的节能技术炉拱。燃料从上煤口到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气经过三回程的循环热量利用，从而达到热能的*效利用、节约用户成本为用户带来*大利润。

DZH新型生物质蒸汽锅炉，采用单炉筒纵置式布置，炉膛两侧布置有水冷壁，上端与锅筒焊接，下端分别于左，右集箱焊接，后拱与炉筒的空间布置对流管束，管束上端与锅炉焊接，下端与各集箱焊接，结构紧凑。

合理组织炉内燃烧，炉膛采用双层炉排反烧结构由预燃室与燃烬室两部分组成。该锅炉设计中，把炉膛设计成预燃室与燃烬室两部分，有利于强化燃料燃烧，降低飞灰可燃物及飞灰含量。从而提高锅炉热效率，达到环保*效的效果。

对流管束间设计多道隔烟墙，使烟气多次折返，有利于炉内除尘。 该锅炉设计中，在对流管束间设计多道隔烟墙，使燃烬室中烟气进入对流管束后，进行多次折返，烟气在折返过程中，利用烟气中烟尘与挡烟墙，与对流管束的多次冲刷碰墙，在折返时烟气在此处形成漩涡，利用烟气与挡烟墙，管束碰撞的惯性力及形成漩涡时的离心力进行除尘，采用此措施，锅炉本体初始排尘浓度很低，低于国家环保规定，有利于减少锅炉烟尘对大气环境的污染。

DZH型生物质蒸汽锅炉结构型式为卧式快装水火管锅炉、水工质自然循环；该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束；

本产品出厂时由五大部分组成：锅炉主体、烟风道、除尘器、热循环系统、管路系统；其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可产品安装质量。
