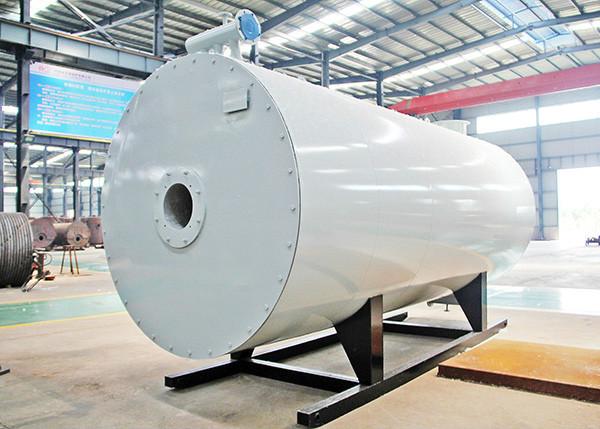

YY（Q）W型导热油炉

YYQW卧式燃油（气）导热油炉(有机载热体液相炉)是一种新型供热设备，以导热油为载体通过热油循环泵强制热载体液相循环，将热量输送给用热设备后在返回导热油炉从新加热，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度；凡是需要均匀稳定地加热，又不允许火焰直接加热的工艺且加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热；导油炉受热面结构紧凑，受热面由内、中、外(或内、外)密排的圆盘管构成，内盘管为辐射受热面，中、外盘管与内盘管的外表面构成对流受热面。
导热油炉的燃料在内盘管组成的燃烧室内燃烧放热，经辐射受热面吸收大部分热量后，高温烟气进入对流受热面并进行换热，出锅炉后在空气预热器中加热锅炉燃烧所需的空气，再经除尘器由引风机将烟气送至烟囱排入大气。

（1）液相循环供热，无冷凝排放热损失，供热系统热效率高;
（2）燃气导热油炉不仅温度高且压力低;控温精确、供热均匀，可满足精确的工艺温度;
（3）受热面密排圆盘管，受热面布置充足，降低管子表面热负荷，大大提高了安全性能;
（4）辐射盘管的直径、长度充分与配型燃烧器的火焰相适应，以保证盘管的可靠工作和充分冷却;
（5）锅炉结构紧凑，大大节约了锅炉房的占地面积;
（6）导热油炉的尾部可选配空气预热器，提高导油炉效率;
（7）对流受热面采用合理较快的烟气流速，以保证炉体充分换热，产出较高的热效率;
（8）供热温度高达300℃以上，工作压力1Mpa以下，安全可靠。
